Техносоюз Т6202 Стенд сход развал 3D с технологией Free Motion; Т 6202

При покупке данного стенда Вы получаете выгоду:

1. Доставка + Монтаж + Обучение
2. Гарантия 24 месяца. Персональный менеджер 24/7. Пожизненная техподдержка. Бесплатное обновление базы на весь срок службы стенда.
3. Выезд технического специалиста на место монтажа
4. Проверка фундамента под подъемник и рекомендации по выбору подъемника
5. Рекомендации по выбору стенда сход развал 3 D

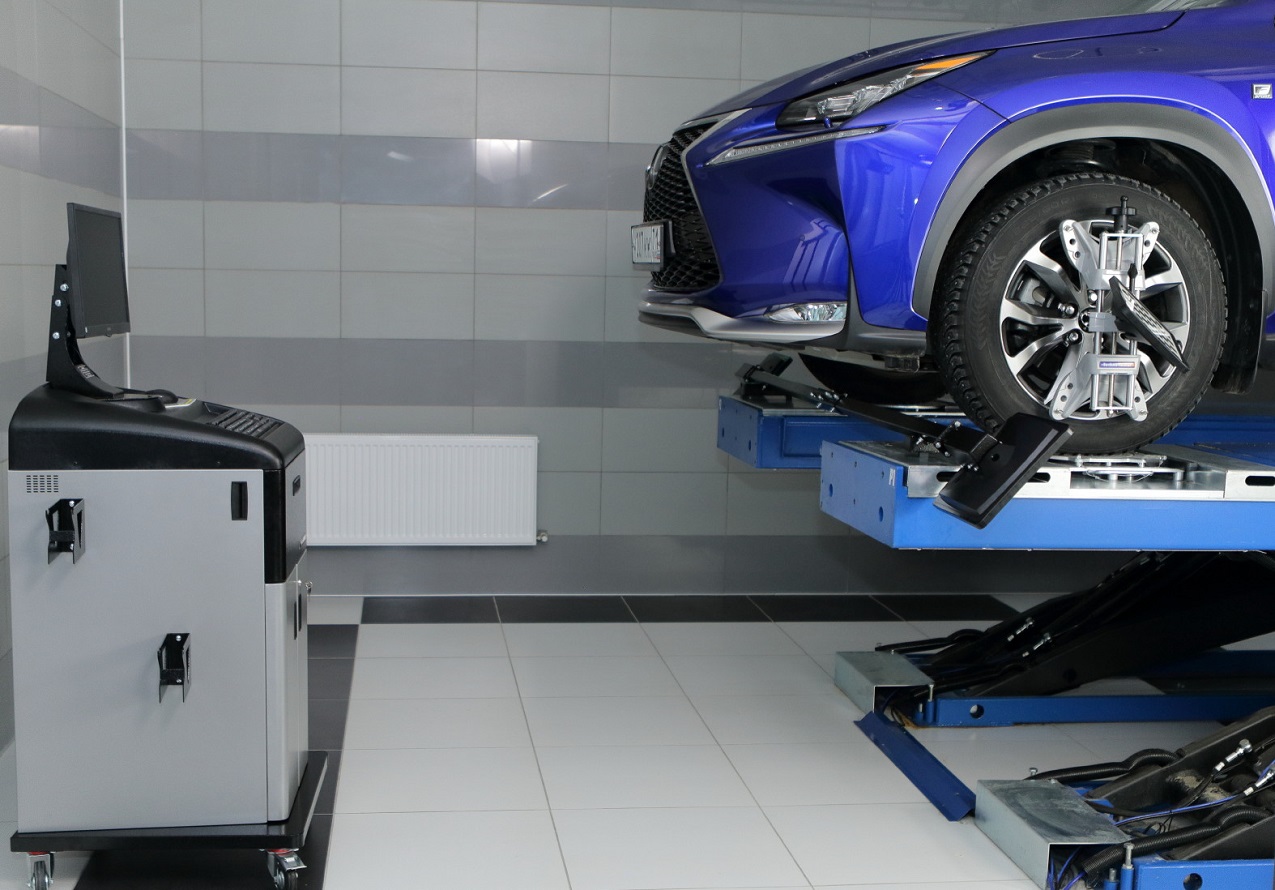

Стенд Техно Вектор 6 FREE MOTION двухкамерный предназначен для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, автосервисов, СТО.
Можно устанавливать на яме и подъемнике. Отличается от модели 6202 передвижной эргономичной тумбой под оборудование.


Расстояние от стенда до передних колес автомобиля - нет ограничений по установке.
Основные преимущества - нет ограничений по расстоянию между подъемником и фронтальной стеной; измерение и регулировка на любой высоте подъемника; нет привязки к рабочему месту; не требует монтажа.


Компьютерная стойка облегченная имеет глубину 450мм. Расстояние от стенда до передних колес автомобиля - нет ограничений по установке.
Основные преимущества - нет ограничений по расстоянию между подъемником и фронтальной стеной; измерение и регулировка на любой высоте подъемника; нет привязки к рабочему месту; не требует монтажа.

Ограничения существующих 3D стендов

Не секрет, что монтаж любого 3D стенда накладывает ограничения на расстояние до фронтальной стены и порой делает невозможным установку 3D стенда.

 ТехноВектор 6 призвана убрать эти ограничения и позволить владельцам даже небольшим помещений использовать технологию 3D!

Принцип работы

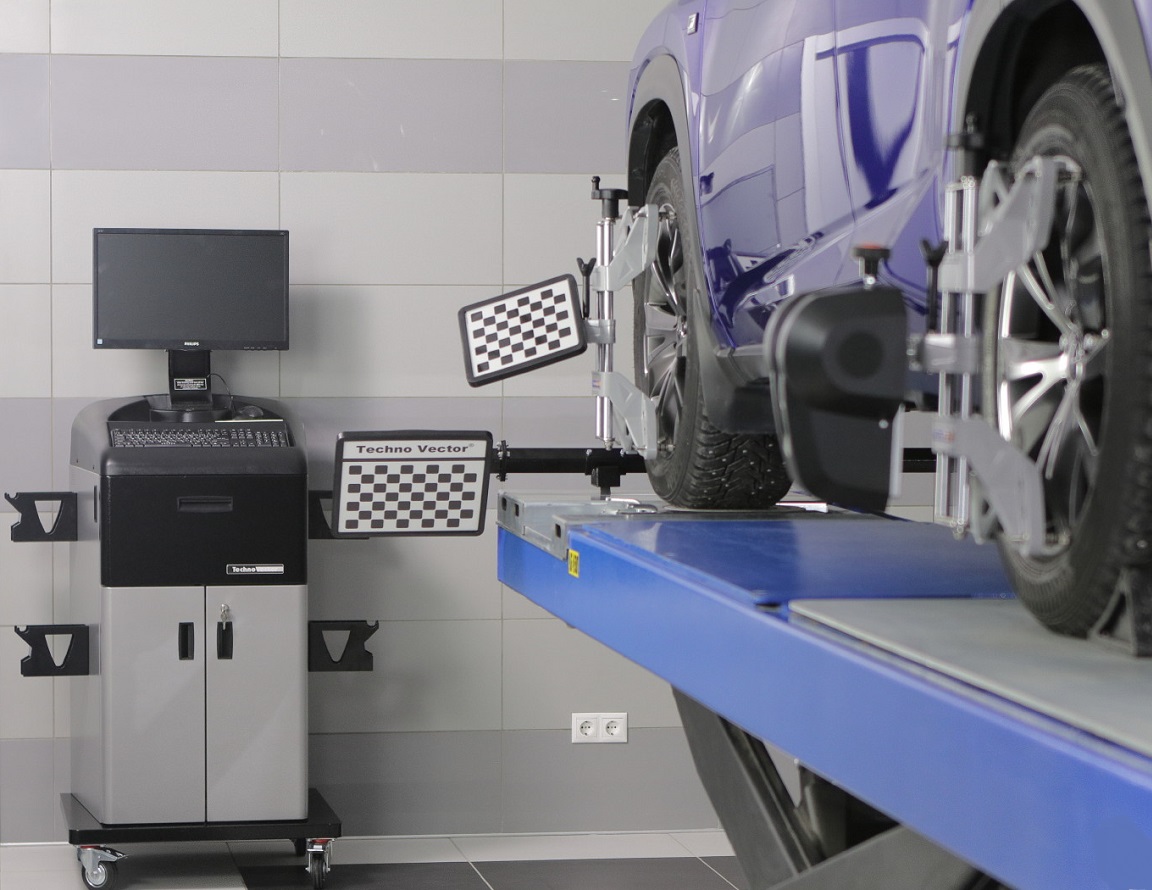

В поле зрения камеры одновременно попадают измерительные мишени, расположенные на передних колесах автомобиля, и референсные мишени. Производится определение координат положения камер и мишеней в пространстве, на основании этих данных производится расчет углов установки колес.

Т.к. вся измерительная система вписывается в размеры подъемника и поднимается и опускается вместе с автомобилем, то регулировку можно производить на любой высоте, а колонны подъемника не перекрывают поле зрения камер.

Установка стенда

Установка стенда ТехноВектор 6 не требует монтажных работ. Стенд не привязан к определенному подъемнику или рабочему месту, достаточно перенести вал с референсными мишенями, измерительные мишени и блок-камеры и стенд готов к работе на новом месте.

Компенсация биения дисков

Процедура "компенсация биения дисков" выполняется методом прокатывания автомобиля, достаточно прокатить автомобиль ~ на 40 см., и данная процедура будет выполнена.

Стенд ТехноВектор 6 может стать идеальным решением как для крупных станций обслуживания автомобилей, так и для небольших автосервисов, стремящихся даже в небольшом производственном помещении использовать современные стенды с технологией 3D.

 Стенд содержат следующие основные элементы:

1. Компьютерная стойка
эргономичная рабочая панель управления;
полноразмерная клавиатура;
беспроводной пульт управления;
современный, высокоскоростной процессор;
цветной широкоформатный монитор;
программное обеспечение Техно Вектор с трехмерной визуализацией.

2. Самоцентрирующиеся колесные адаптеры.
Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков
от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

3. Измерительные мишени.
Пассивные отражатели без содержания электронных элементов, состоящие из:
плоских мишеней с градиентным рисунком, покрытые защитным слоем;
прочного ударо-защищенного корпуса.

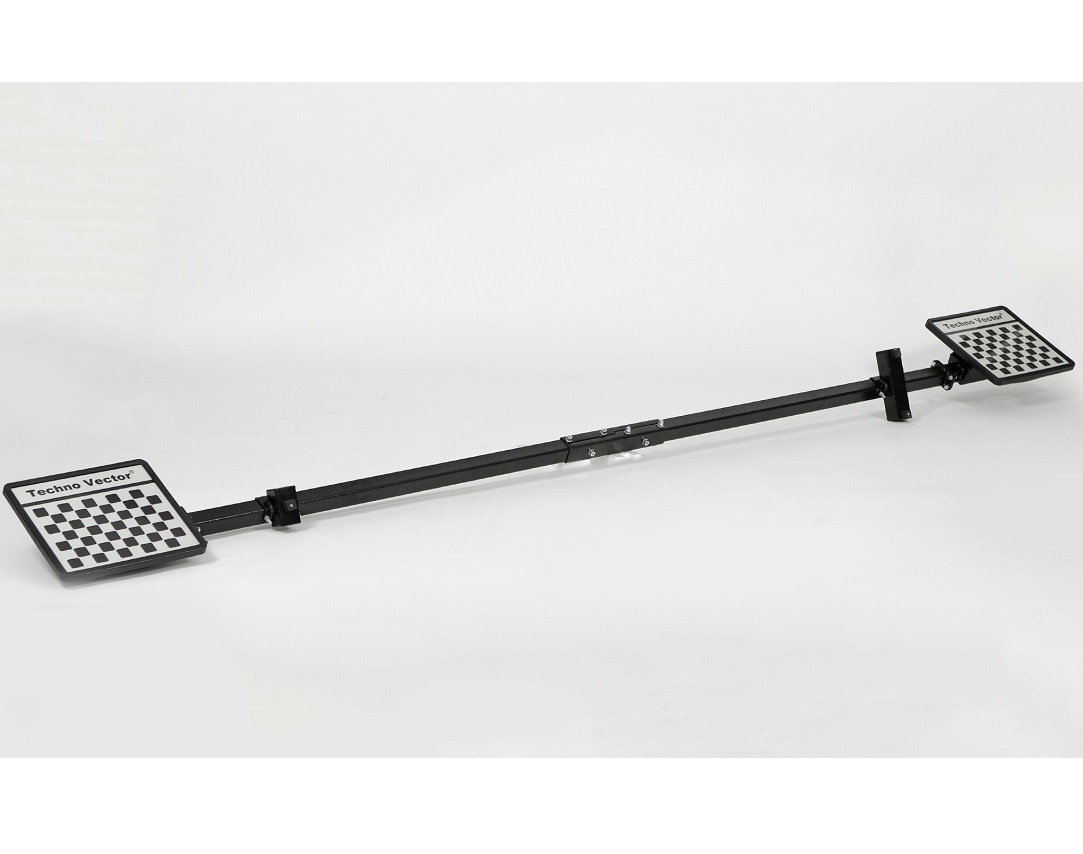

4. Вал с референсными мишенями.
Вал с пассивными отражателями без содержания электронных элементов, состоящие из:
вала для крепления мишеней;
плоских мишеней с градиентным рисунком покрытые защитным слоем;
прочного ударо-защищенного корпуса

5. Блок-камеры.
Видеокамеры высокого разрешения обеспечивают быстрое и надежное определение координат мишеней в пространстве и передачу информации в ПК по каналу Wi-Fi.

6. Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows.
Трехмерный интерфейс программы позволяет в режиме реального времениотслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системойпомогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.

7. Комплект вспомогательных устройств и приспособлений.

Схемы установки

Техно Вектор 6 разрабатывался и проектировался для снятия ограничений, существующих при использовании 3D стендов на подъемниках и в малогабаритных помещениях:
на расстояние между стойками подъемника;
на расстояние до фронтальной стены.
Однако Техно Вектор 6 можно успешно применять и на яме!
Ниже приведены схемы вариантов установки Техно Вектор 6 как на подъемнике так и на яме.

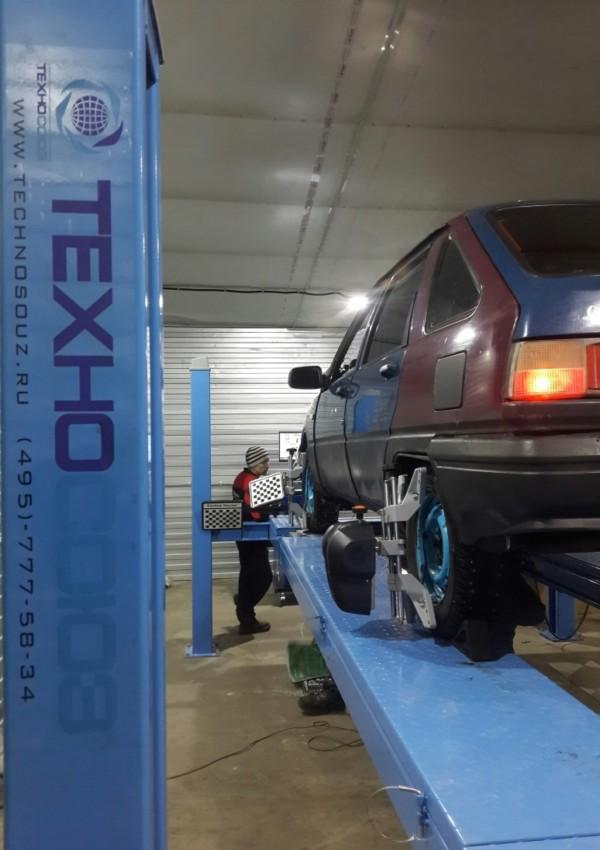

Вариант установки на подъемник

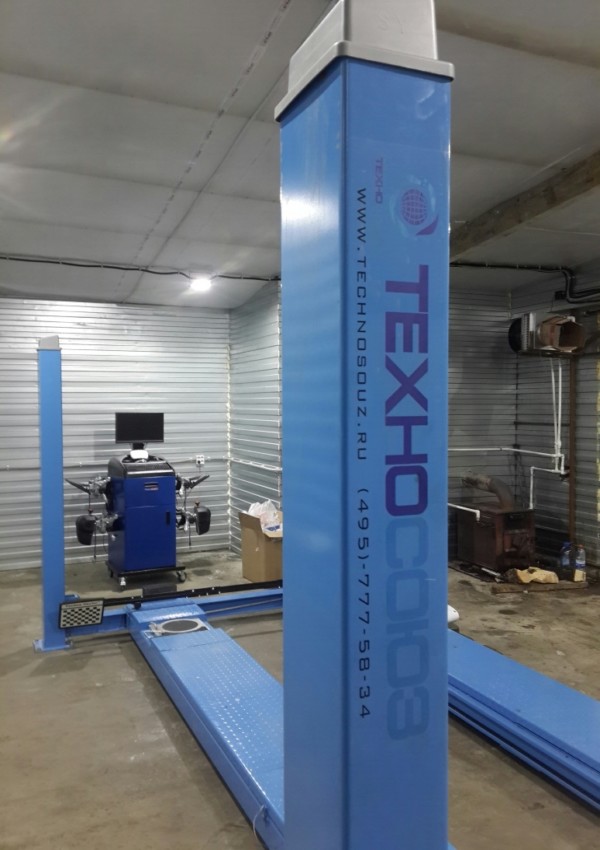

При установке на подъемник вал с референсными мишенями кладется на платформы подъемника спереди на расстоянии 250-650 мм от оси переднего колеса автомобиля и поднимается и опускается вместе с автомобилем.

! При таком варианте установки не требуется монтаж стенда и калибровка камер.

  Вариант установки на яму
Организация нового рабочего места (ямы) под Техно Вектор 6
Для установки стенда Техно Вектор 6 на яму необходимо, на этапе проектирования ямы, учесть расположение технологических...
