Техносоюз T 7204 HTS4 Стенд сход-развал 3D для грузовых автомобилей Техно Вектор 7 Truck

4 неподвижные камеры. Возможен сквозной проезд и работа на яме. Предназначен для измерения одновременно до 6-ти осей, включая транспорт с несколькими управляемыми осями, для регулировки развал-схождения многоосных грузовиков, тягачей, автобусов, прицепов и полуприцепов. Высокая точность и скорость работы - обработка 40 кадров в секунду. База данных 65 000 авто. Конструкция стенда позволяет осуществлять сквозной проезд, а также подачу задним ходом.
 Устанавливается на яме.

При покупке данного стенда Вы получаете выгоду:

1. Гарантия 24 месяца. Персональный менеджер 24/7. Пожизненная техподдержка. Бесплатное обновление базы на весь срок службы стенда.
2. Выезд технического специалиста на место монтажа
3. Проверка фундамента под подъемник и рекомендации по выбору подъемника
4. Рекомендации по выбору стенда сход развал 3 D
5. Обучение бесплатно в процессе монтажа

Стенды Техно Вектор 7 с технологией 3D для грузовых автомобилей предназначены для измерения и регулировки углов установки колес грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

В комплект поставки входят 8 колесных адаптеров (захватов) и 8 измерительных мишеней, а также отдельно стоящие держатели для них.

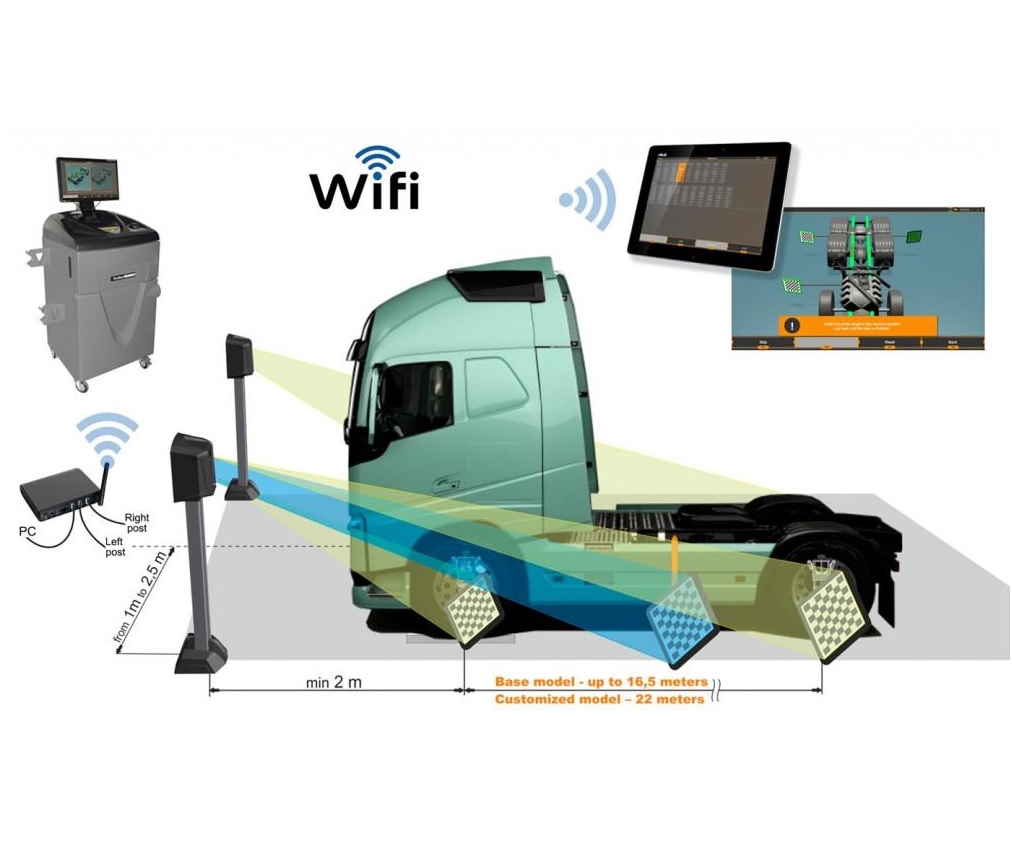

Широкоугольная система машинного зрения WideScope с 4 камерами высокого разрешения позволяет измерять транспортные средства с колёсной базой до 16м.

Колёсные адаптеры увеличенного размера и позволяют работать с дисками от 15" до 28" без дополнительных аксессуаров.

В данной модели процедура компенсации биения дисков сокращена, и для ее выполнения достаточно прокатить транспортное средство вперед на 76 см.

Для измерения и регулировки транспортных средств с количеством управляемых осей больше одной - необходимо использовать дополнительные передние поворотные платформы.

Основные свойства:

Серия Серия Truck HTS.
Серия стендов для регулировки углов установки колес грузовых автомобилей.
Количество камер Четыре неподвижные камеры. Типы камер Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп. Тип монтажа Напольный.
Две стойки. Компьютерная стойка Т - серии Применяемость Яма Расстояние от камер до центра передних поворотных платформ 2500 - 3000 мм * Основные преимущества

• Одновременное измерение до 4-х осей

• Работа с дисками до 28" без дополнительных аксессуаров
• Измерение от рамы или от базовой линии
• Расстояние прокатки - 76 см
• Позволяет производить измерение транспорта с колесной базой до 16 метров.
• Обеспечивает возможность сквозного проезда.

* В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 2900 мм.

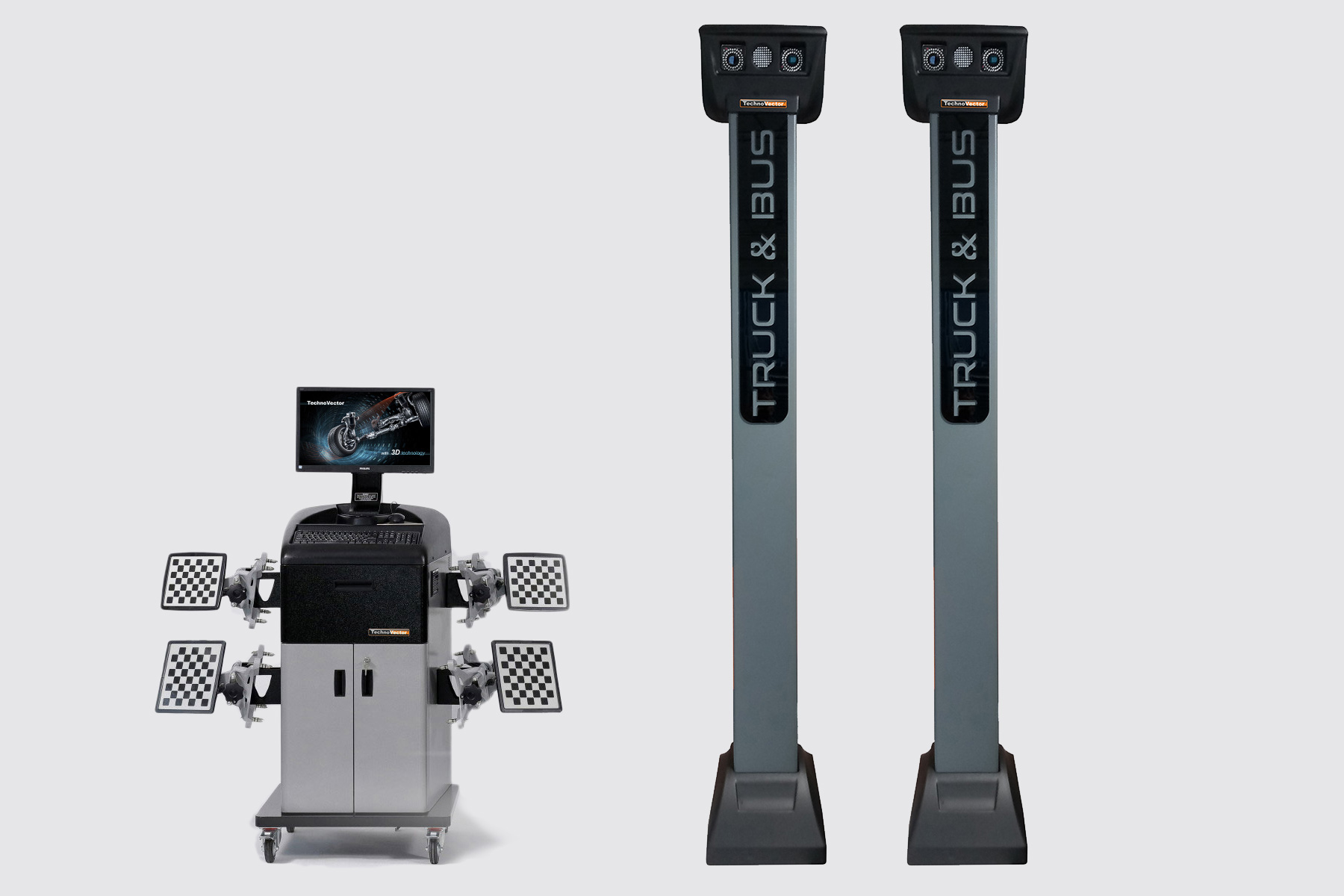

Стенды содержат следующие основные элементы:
1. Компьютерная стойка
·         эргономичная рабочая панель управления;
·         полноразмерная клавиатура;
·         беспроводной пульт управления;
·         современный, высокопроизводительный процессор;
·         21,5 дюймов LCD цветной широкоформатный монитор;
·         цветной струйный принтер;
·         программное обеспечение Техно Вектор с трехмерной визуализацией.

2. Самоцентрирующиеся захваты колес.
Самоцентрирующиеся колесные адаптеры работают с колесными дисками до 24”.

3. Мишени.
Пассивные отражатели без содержания электронных элементов, состоящие из:
·         плоских мишеней с градиентным рисунком, покрытым защитным слоем;
·         прочного ударо-защищенного корпуса.

4. Специальная мишень-щуп
Специальная мишень-щуп позволяет быстро и точно производить измерение положения рамы грузового автомобиля для определения центральной линии автомобиля.

5. Система машинного зрения
Корпуса системы машинного зрения представляют собой вертикальные стойки, оснащенные прецизионными сетевыми камерами с высококачественными матрицами. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
Такое расположение системы машинного зрения позволяет учесть индивидуальные особенности конкретного рабочего места, а так же обеспечивает возможность сквозного проезда.
Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, и положение мишени-щупа, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.

6. Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows 8.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.

7. Комплект вспомогательных устройств и приспособлений.
Техно Вектор 7 с технологией 3D
для грузовых автомобилей.
Маркировка
V 7 2 0 4 H T 1 2 3 4 5 6 7 1. Буквенное обозначение серии компьютерной стойки:   Т, V.
2. Цифровое обозначение серии прибора по типу измерения:
    7-измерения с помощью...
